日本Magnescale控制器MJ100索尼放大器

簡要描述：日本Magnescale控制器MJ100索尼放大器
控制位置之高響應速度內插器
高響應速度控制器MJ100，可產生解析度2～125微米的A/B 90度相位差輸出信號。配用產品：PL25,PL60.

更新時間：2025-01-10
產地類別：國產
廠商性質：經銷商
訪問量：1642

產品咨詢聯系我們

產品分類

Product Category

詳細介紹

品牌	其他品牌	產地類別	進口
電動機功率	1kW	外形尺寸	138mm
重量	1kg	應用領域	醫療衛生,能源,電子/電池,汽車及零部件,電氣

日本Magnescale控制器MJ100索尼放大器

產品簡介：

高響應速度控制器MJ100，可產生解析度2～125微米的A/B 90度相位差輸出信號。配用產品：PL25,PL60.

產品特點：

1.能將輸入信號進行40～1000的細分；

2.當配用磁尺SL110/130和讀數頭PL25時（磁尺的電氣周期為5mm），或配用磁尺SL331和讀磁頭PL60時（磁尺的電氣周期為2mm），可產生分辨率2微米至125微米的相方波信號；

3.MJ100輸入電壓5V電壓差動輸出（符合EIA-422）；

4.MJ110輸入電壓12～30V，集電極開路輸出（1OL=50mA)；

5.MJ100還能產生U/V/W三相位輸出信號。

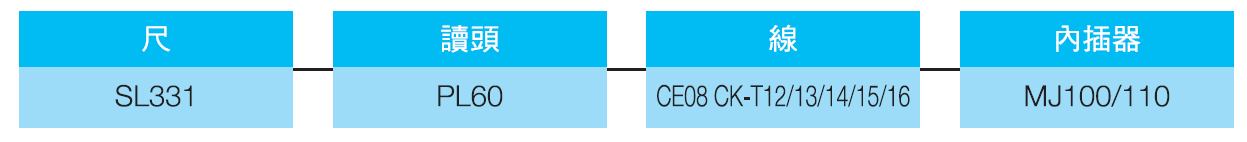

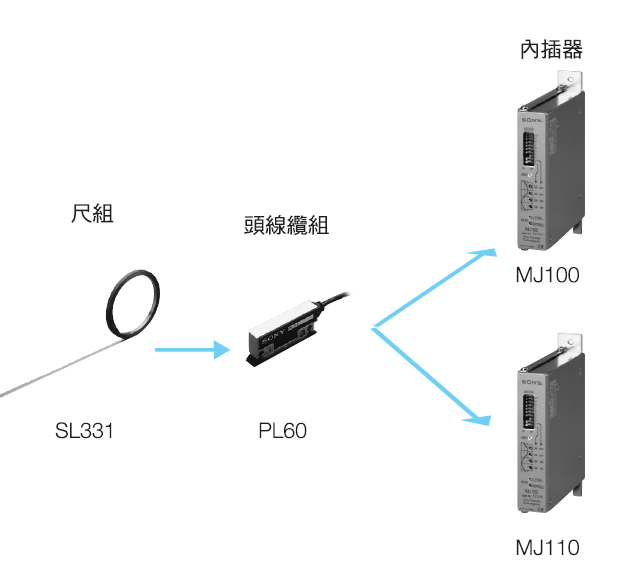

連接示意圖：

技術參數：

型號		MJ100	MJ110
電源		5V(4.5V-6V)	12V-30V(11V-31V)
消耗功率		4W	3W
輸出界面		線路驅動器（符合EIA-422）	開放收集器（1OL=50 mA max.）
輸出信號		A/B 90度相位差信號、Z相位輸出信號、U/V/W相位輸出信號與警示信號	A/B 90度相位差信號、Z相位輸出信號及警示信號
分割數		1000，960，800，512，500，480，400，256，240，200，128，120，100，80，64，40及未能達成協同參考點規格時的以上各數據之1/2
*大響應頻率	1000個電氣分割	6KHz(當與PL25連接時為1800m/min,而與PL60連接時720m/min)	600KHz(當與PL25連接時為180m/min,而與PL60連接時72m/min) *1
	500個電氣分割	15KHz(當與PL25連接時為4500m/min,而與PL60連接時1800m/min)	1.5KHz(當與PL25連接時為450m/min,而與PL60連接時180m/min)
	200個電氣分割	42KHz(當與PL25連接時為12600m/min,而與PL60連接時5000m/min)	4.0KHz(當與PL25連接時為1200m/min,而與PL60連接時480m/min)
	120個電氣分割	40KHz(當與PL25連接時為21000m/min,而與PL60連接時8400m/min)	7.4KHz(當與PL25連接時為2220m/min,而與PL60連接時888m/min)
*大相位差		100ns	1μs
警示 *2		速度警示（小相位差時間或大響應頻率）程度警示（0.4Vp-p或更低；小警示時間：大約400ms）
系統啟動時間		與電源接入后0.5秒內

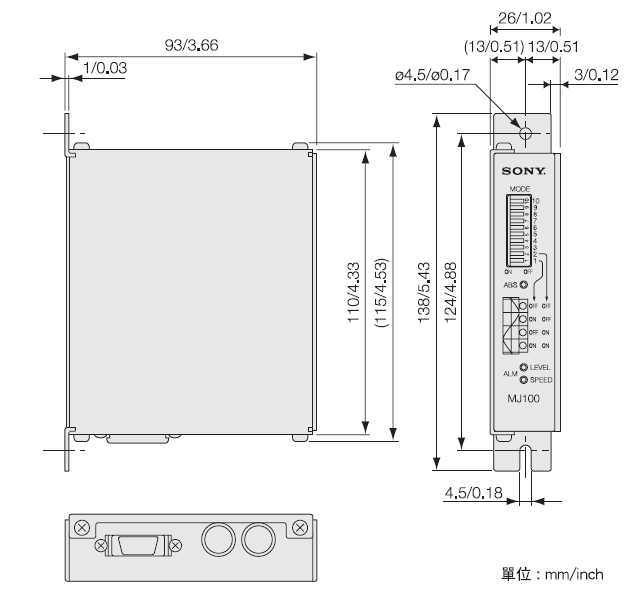

外徑		1389326(mm)包括突出物
相容的讀頭組		PL25/PL60
操作溫度		0℃-45℃
儲存溫度		-20℃~60℃
重量		350g
提供的附件		使用說明書、輸出接頭、接頭蓋、固定螺絲
選項		SET-P16-1(供外部參考點使用)尺延長線，外部參考點延長線，輸出接頭附線纜
